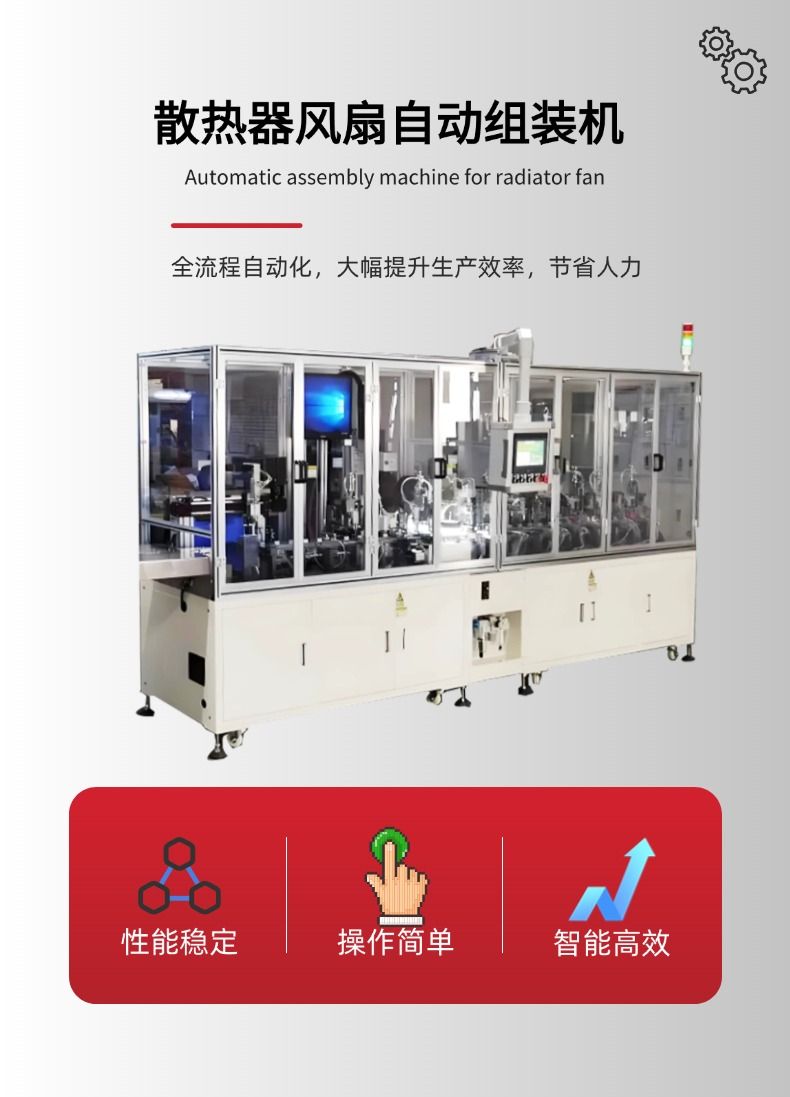

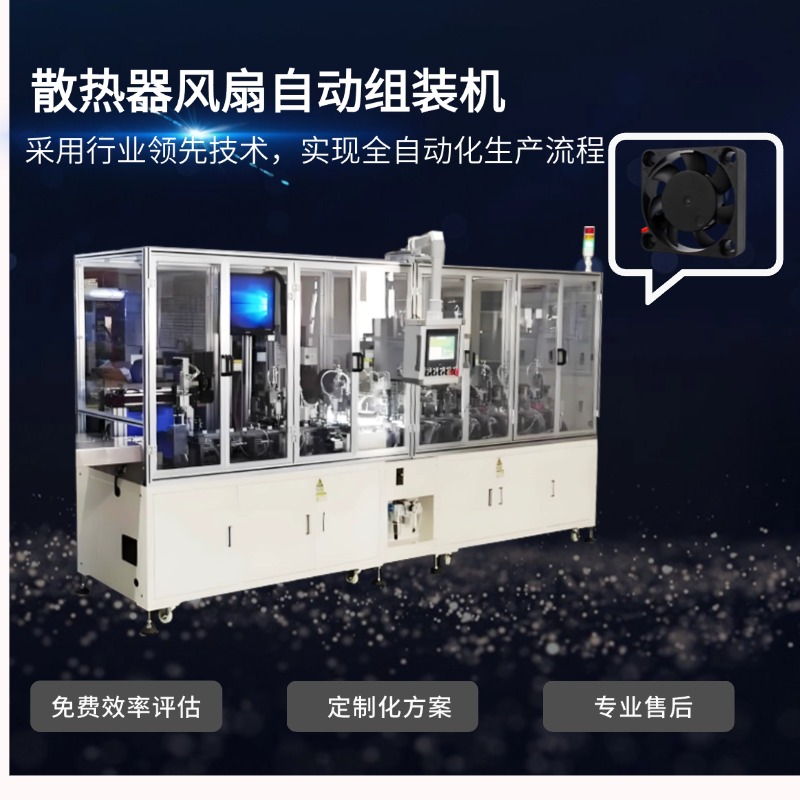

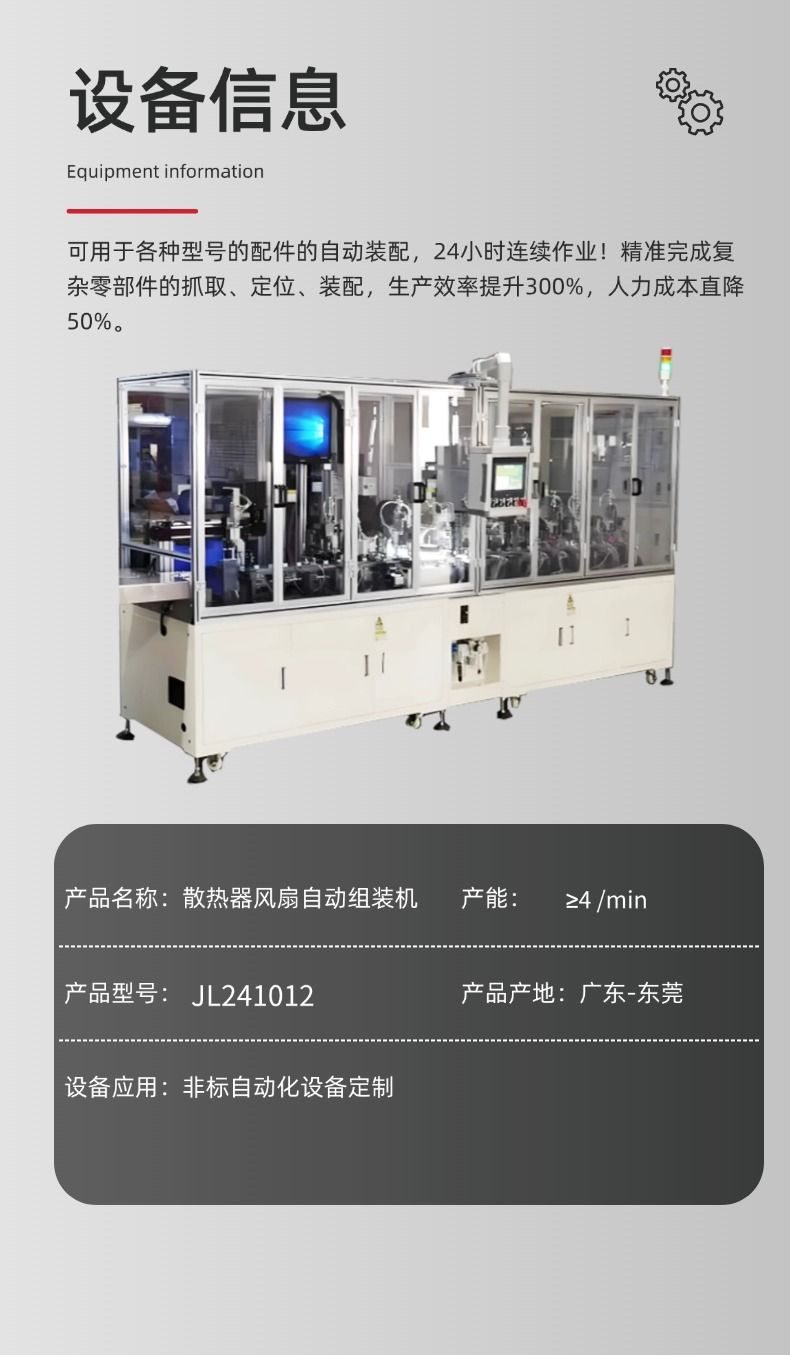

集利散热器风扇自动组装机JL-241012

散热器风扇自动组装机设备简介

1. 设备概述

散热器风扇自动组装机是一种专用于散热器与风扇组件自动化装配的高效设备，广泛应用于计算机、家电、汽车电子、LED照明等领域的散热模块生产。通过自动化机械结构、精密传感控制系统和程序化操作，实现散热片、风扇、扣具、螺丝等部件的快速精准组装，显著提升生产效率和产品一致性。

2. 核心功能

• 自动上料：通过振动盘、传送带或机械手自动输送散热片、风扇、螺丝等零部件。

• 精准定位：视觉系统或传感器辅助定位，确保组件装配位置准确。

• 多工位协同：完成涂导热膏、压合风扇、锁螺丝、扣具安装等多道工序。

• 质量检测：自动检测装配完整性（如螺丝扭矩、风扇转动测试、接触面贴合度）。

• 下料分拣：合格品与不良品自动分拣输出。

3. 设备组成

• 机械结构：

  • 多轴机械臂（SCARA/六轴机器人）

  • 精密夹具与治具

  • 螺丝自动锁附单元

  • 压合/铆接装置

• 控制系统：

  • PLC（可编程逻辑控制器）

  • 触摸屏人机界面（HMI）

  • 伺服驱动系统

• 检测系统：

  • 工业相机（视觉定位）

  • 力传感器（压力检测）

  • 光电传感器（缺料报警）

• 辅助系统：

  • 自动供料机构（振动盘/料仓）

  • 导热膏自动点胶机

4. 设备特点

• 高效率：单台设备产能可达数百至上千件/小时（具体取决于工序复杂度）。

• 高精度：装配公差可控制在±0.1mm以内，避免人工误差。

• 柔性生产：通过程序切换适配不同型号的散热器和风扇。

• 低故障率：模块化设计，关键部件（如电批、气缸）采用品牌元件。

• 数据追溯：支持装配参数记录（如螺丝扭矩、压力值），便于质量分析。

5. 应用场景

• 电子产品：CPU/GPU散热器、电源散热模块。

• 汽车行业：新能源汽车电池散热风扇组装。

• 工业设备：变频器、伺服驱动器散热模块。
