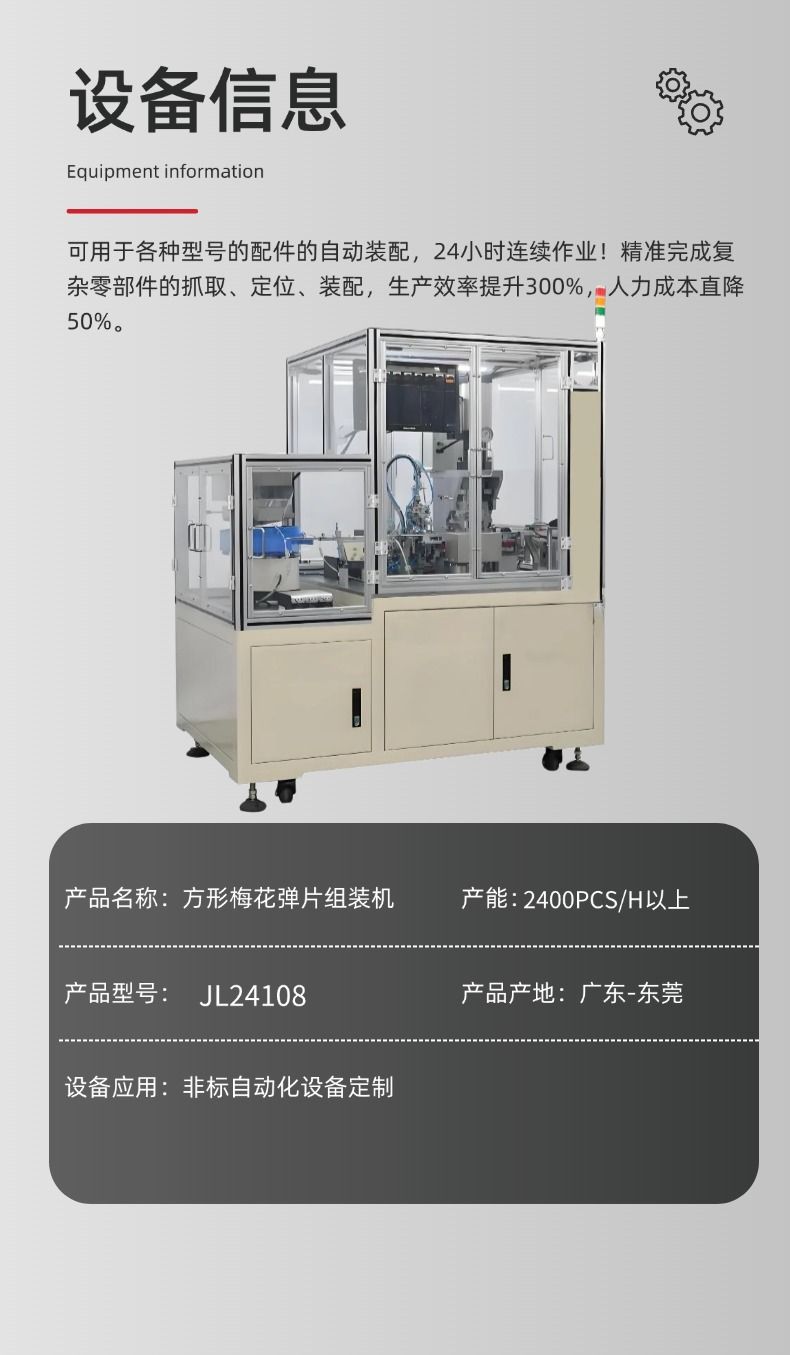

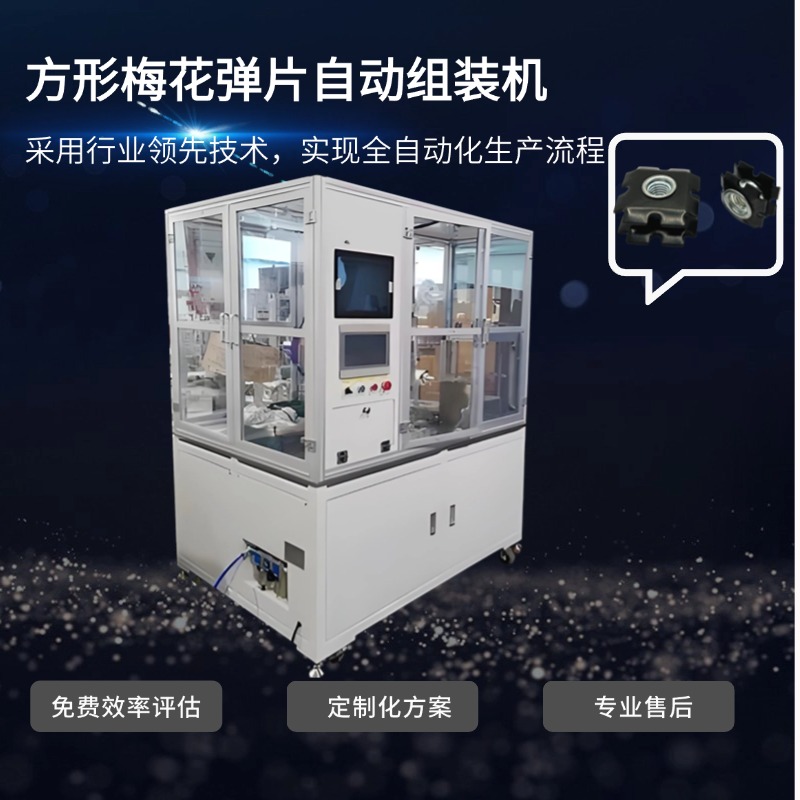

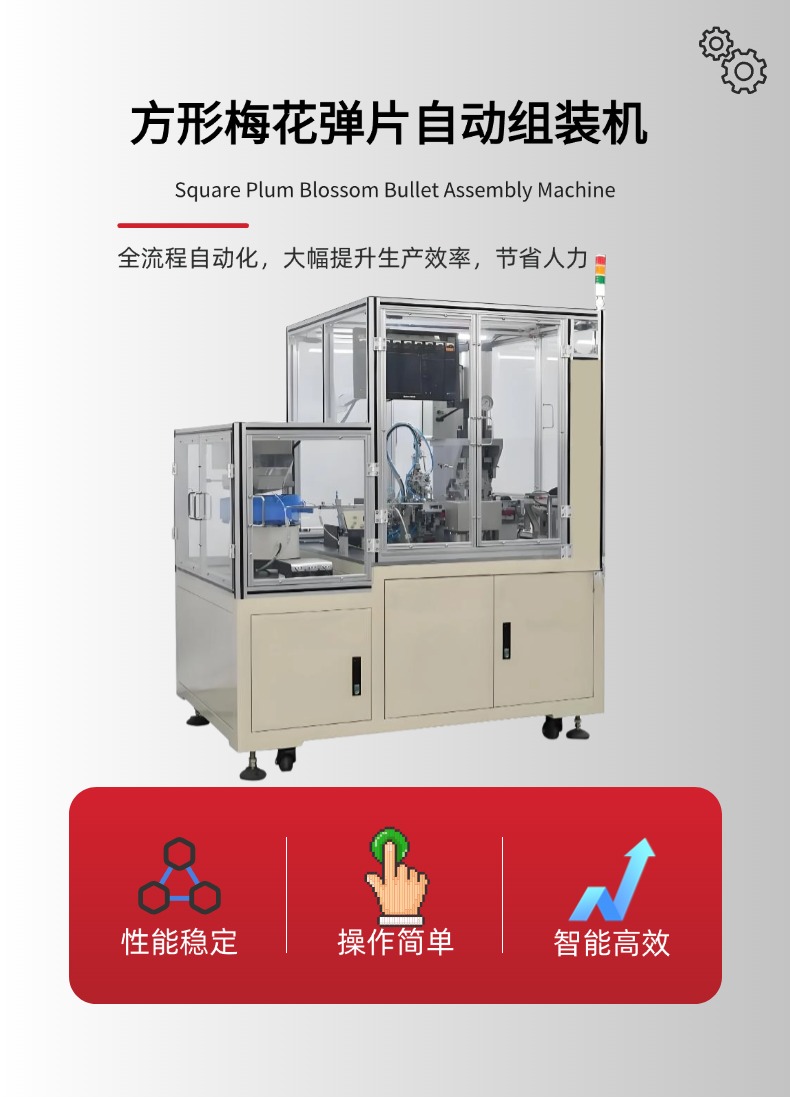

集利方形梅花弹片自动组装机JL-24107

方形梅花弹片自动组装机是一种专用于精密电子元件（如方形梅花弹片）高效组装的自动化设备，广泛应用于连接器、开关、传感器等产品的生产。以下是该设备的综合简介：

1. 设备功能

自动上料：通过振动盘或机械手实现弹片、基座等零件的定向排序和精准供料。

精确定位：采用视觉系统或高精度夹具确保组件位置误差≤±0.05mm。

自动组装：通过伺服压装、旋转嵌入等方式完成弹片与基体的装配。

质量检测：集成压力传感器、CCD摄像头等，实时检测装配紧密度、正位度等。

不良品剔除：自动分离不合格产品并报警提示。

1. 2. 核心特点

2. 高效生产：速度可达60-120件/分钟（视复杂度而定），较人工提升5-10倍。

3. 高兼容性：模块化设计，可快速更换模具/程序适配不同规格弹片（如5mm×5mm至15mm×15mm）。

4. 稳定性强：采用PLC+触摸屏控制，支持故障自诊断，减少停机时间。

5. 低损耗率：弹片供料防刮伤设计，良品率≥99.5%。

1. 3. 关键结构

2. 供料系统：多通道振动盘或皮带送料机构，适应不同材质（铜合金、不锈钢等）。

3. 组装模块：精密导轨+伺服电机驱动，压力控制精度达0.01N。

4. 检测单元：可选激光测距或光学检测，确保弹片平整度与装配深度。

5. 人机界面：10英寸触摸屏，支持参数设置、生产数据统计（如产量、良率曲线）。

1. 4. 应用行业

2. 电子电器：手机/电脑接口弹片、PCB板连接件。

3. 汽车电子：车用传感器触点、充电枪内部弹片。

4. 工业设备：继电器、微动开关组件。
