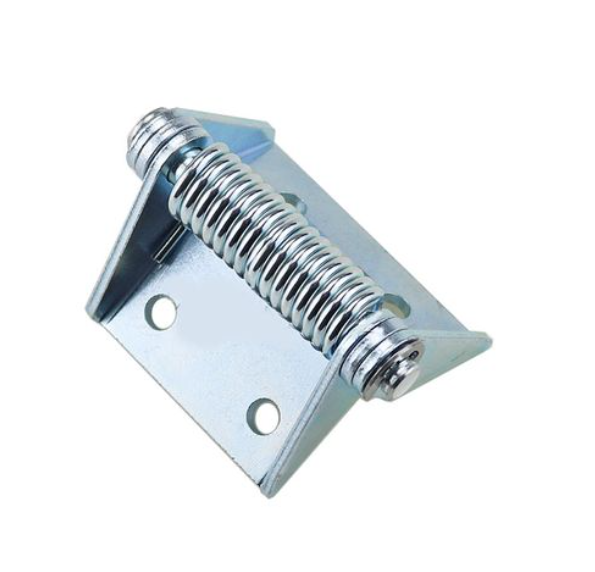

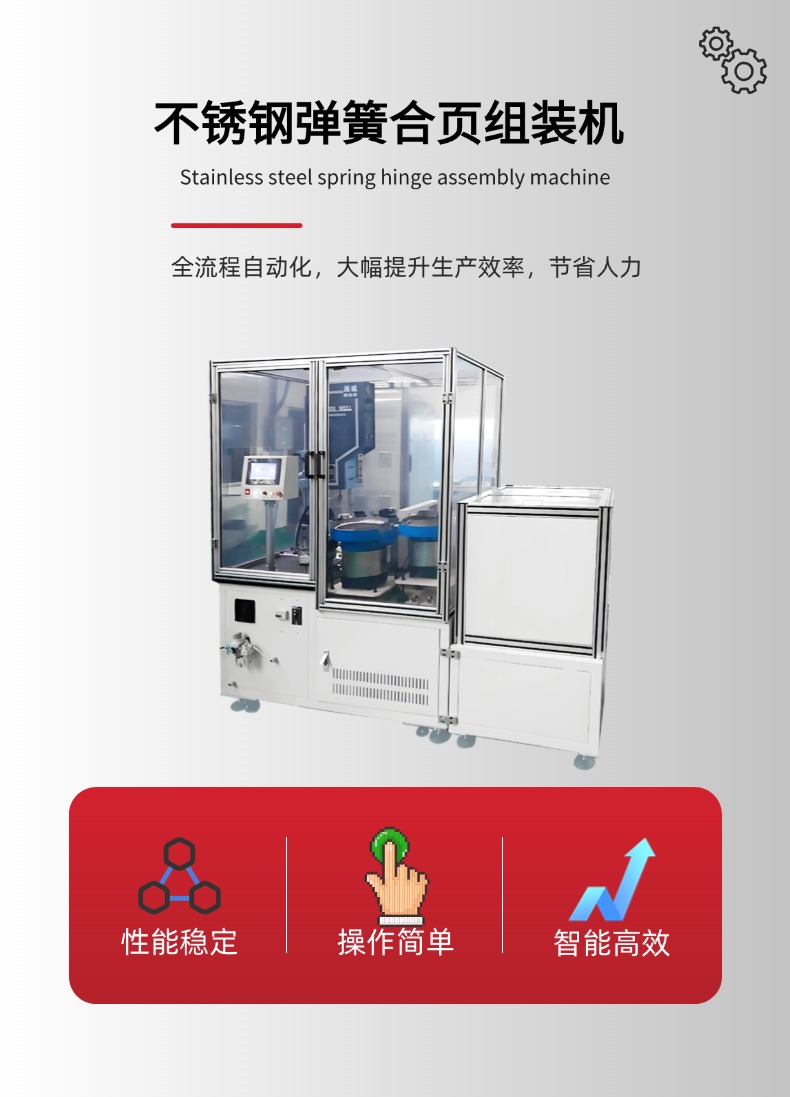

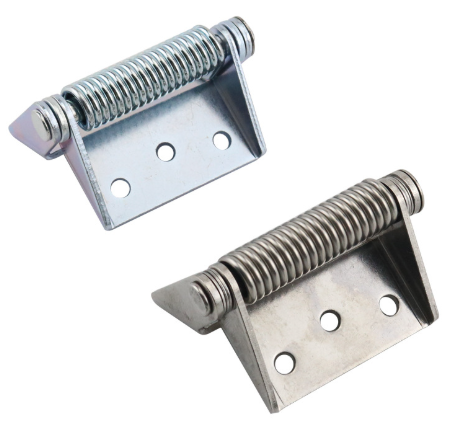

集利不锈钢弹簧合页自动组装机JL-241015

不锈钢弹簧合页自动组装机是一种专用于高效、精准组装不锈钢弹簧合页的自动化设备，适用于家具、门窗、五金制品等行业。以下是该设备的综合简介：

1. 设备概述

• 功能：自动完成合页组件的上料、定位、弹簧压装、铆合/螺丝紧固、检测及下料等工序，替代传统人工操作。

• 特点：

  高精度：采用伺服电机、气动元件及高精度导轨，确保组装公差≤±0.1mm。耐用性：关键部件采用硬化处理或不锈钢材质，适应长期高频次运行。灵活性：通过更换夹具和程序调整，可适配不同规格（如长度50-200mm、厚度1-5mm）的合页。

2. 核心组成

• 供料系统：

  振动盘/料仓：自动分拣合页片、轴芯、弹簧等组件。视觉定位（可选）：CCD相机辅助纠偏，提升定位精度。

• 组装单元：

  弹簧压装机构：伺服压机控制压装力度，防止变形。铆接/锁螺丝模块：根据需求选择液压铆接或自动螺丝锁附。

• 检测系统：

  压力传感器：实时监控压装力，剔除不良品。光电检测：验证组件完整性（如弹簧是否漏装）。

• 控制系统：

  PLC（如西门子、三菱）+触摸屏，支持参数存储、故障报警及产量统计。

3. 技术参数

• 效率：30-60件/分钟（视合页复杂度）。

• 电源：AC220V/380V，功率3-5kW。

• 气源：0.5-0.7MPa，耗气量约0.3m³/min。

• 良品率：≥99.5%（依材料一致性而定）。

4. 优势

• 降本增效：减少人工70%以上，单件成本降低约40%。

• 稳定性：适应不锈钢材质的高硬度，避免人工组装导致的划伤或疲劳。

• 扩展性：可选配激光打标、涂油防锈等附加功能。

5. 应用场景

• 大批量生产：如家具厂门铰链、工业柜体合页等。

• 高要求领域：医疗设备、船舶五金等防腐需求场景。
